Assalamu'alaikum wr wb
A. Pendahuluan
Selamat datang sobat semuanya, apa kabar kalian semua ? semoga baik baik saja ya, disini saya akan menerangkan kepada kalian tentang VTP (Vlan Trunking Protocol)
B. Latar Belakang
Kemarin kita sudah belajar mengenai Vlan, yaitu untuk membuat beberapa network dalam satu perangkat switch, nah bagaimana kalau suatu saat sebuah perusahaan tersebut berkembang dan semakin banyak pula switch yang di gunakan, dan sudah tentu akan sangat melelahkan bagi administrator untuk mengkonfigurasi semua switch, nah maka muncul lah dengan apa yang di namakan Vlan Trunking Protocol atau VTP, berikut penjelasannya.
C. Pembahasan
Seperti apa yang saya jelaskan di atas, maka VTP ini adalah sebuah jalan alternatif untuk meng efisiensi kan waktu administartor
Gambar topologi di atas menunjukan bahwa ke empat switch tersebut saling di hubungkan dengan kabel dan akan di bangun VTP sehingga apabila saya mengatur vlan maka vlan tersebut terdapat juga di switch yang sama di konfiugarsikan VTP
Didalam VTP ini ada 3 mode untuk setiap switch nya , yaitu :
1. VTP Server, dimana switch yang di berikan vtp server akan bisa membuat, menghapus, membagikan dan menerima vlan dari vtp server yang lain.
2. VTP Tranparent, Switch yang di berikan VTP Transparent ini akan bersifat independent, artinya dia ketika membuat vlan maka hanya untuk dirinya sendiri dan tidak bisa memforward nya, dia hanya bisa memforward vtp update dari vtp lain nya namun tidak memasukan konfigurasi update tersebut ke dalam dirinya
3. VTP Client, Switch yang menggunakan VTP Client tidak bisa membuat sebuah Vlan, dia hanya bisa emenerima update dari VTP Server.
Oke kita langsung aja membangun seperti apa yang ada di toplogi,
1) pertama yang harus dilakukan adalah mengaktifkan fitur Trunk pada Interface VLAN 1 pada semua Switch , agar dapat saling terkoneksi. Ingat semua Switch (SW1 -
2). setting IP interface Vlan 1 untuk masing-masing switch. Kita buat IP nya sesuai dengan topologi diatas ya.
3). Sekarang kita masuk ke konfigurasi VTP nya, pertama yang harus diperhatikan
adalah kita harus membuat VTP Domain yang sama dan juga Password nya, lalu
tentukan jenis dari VTP untuk setiap switchnya seperti yang ada pada topologi
Pada SW-1
Pada SW-2
Pada SW-3

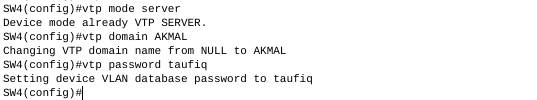

Pada SW-4
4). Oke selanjutnya kita akan coba test, caranya adalah dengan buat satu Vlan saja setiap switch nya, perhatikan seperti di bawah ini.
Dari gambar diatas bisa dilihat bahwa semuanya dapat membuat vlan kecuali SW-3 karena dia vtp nya bermode client.
5). Nah kemudian kita lihat konfigurasi Vlan di setiap Switch tadi dengan do show vlan. dan apa yang terjadi..
Pada SW1 di atas terlihat terdapat 2 buah vlan, vlan 10 merupakan vlan yang di buat di switch itu dan vlan 40 merupakan vlan forwarding dari SW4,
Pada SW4 di atas hanya terdapat vlan 20, karena switch tersebut mode transparent
Pada SW3 di atas tedapat 2 buah vlan, vlan tersebut merupakan vlan forwarding dari 2 buah switch yang di konfigurasi vtp server, Switch tersebut merupakan vtp mode client
Dan yang terakhir SW4, dia juga punya 2 vlan yang mana vlan 10 adalah vlan forwarding dari switch 1 dan vlan 40 merupakan vlan yang di buat oleh switch 4 tersebut.
D. Kesimpulan
Nah temen temen semuanya, dengan VTP ini memungkinkan suatu switch bisa berbagi Vlan dengan switch yang lain, sehingga bisa meringankan kerja administrator dan pastinya lebih mengefesiensikan waktu.
E. Penutup
Baiklah temen temen, panjang lebar saya sudah menjelaskannya kepada kalian, semoga apa yang saya sampaikan ini bisa bermanfa'at untuk semuanya.
Dari saya di cukupkan sekian, Wassalamu'alaikum wr wb
A. Pendahuluan
Selamat datang sobat semuanya, apa kabar kalian semua ? semoga baik baik saja ya, disini saya akan menerangkan kepada kalian tentang VTP (Vlan Trunking Protocol)
B. Latar Belakang
Kemarin kita sudah belajar mengenai Vlan, yaitu untuk membuat beberapa network dalam satu perangkat switch, nah bagaimana kalau suatu saat sebuah perusahaan tersebut berkembang dan semakin banyak pula switch yang di gunakan, dan sudah tentu akan sangat melelahkan bagi administrator untuk mengkonfigurasi semua switch, nah maka muncul lah dengan apa yang di namakan Vlan Trunking Protocol atau VTP, berikut penjelasannya.
C. Pembahasan
Seperti apa yang saya jelaskan di atas, maka VTP ini adalah sebuah jalan alternatif untuk meng efisiensi kan waktu administartor
Gambar topologi di atas menunjukan bahwa ke empat switch tersebut saling di hubungkan dengan kabel dan akan di bangun VTP sehingga apabila saya mengatur vlan maka vlan tersebut terdapat juga di switch yang sama di konfiugarsikan VTP
Didalam VTP ini ada 3 mode untuk setiap switch nya , yaitu :
1. VTP Server, dimana switch yang di berikan vtp server akan bisa membuat, menghapus, membagikan dan menerima vlan dari vtp server yang lain.
2. VTP Tranparent, Switch yang di berikan VTP Transparent ini akan bersifat independent, artinya dia ketika membuat vlan maka hanya untuk dirinya sendiri dan tidak bisa memforward nya, dia hanya bisa memforward vtp update dari vtp lain nya namun tidak memasukan konfigurasi update tersebut ke dalam dirinya
3. VTP Client, Switch yang menggunakan VTP Client tidak bisa membuat sebuah Vlan, dia hanya bisa emenerima update dari VTP Server.
Oke kita langsung aja membangun seperti apa yang ada di toplogi,
1) pertama yang harus dilakukan adalah mengaktifkan fitur Trunk pada Interface VLAN 1 pada semua Switch , agar dapat saling terkoneksi. Ingat semua Switch (SW1 -
2). setting IP interface Vlan 1 untuk masing-masing switch. Kita buat IP nya sesuai dengan topologi diatas ya.
3). Sekarang kita masuk ke konfigurasi VTP nya, pertama yang harus diperhatikan
adalah kita harus membuat VTP Domain yang sama dan juga Password nya, lalu
tentukan jenis dari VTP untuk setiap switchnya seperti yang ada pada topologi
Pada SW-1
Pada SW-2
Pada SW-3
Pada SW-4
4). Oke selanjutnya kita akan coba test, caranya adalah dengan buat satu Vlan saja setiap switch nya, perhatikan seperti di bawah ini.
5). Nah kemudian kita lihat konfigurasi Vlan di setiap Switch tadi dengan do show vlan. dan apa yang terjadi..
D. Kesimpulan
Nah temen temen semuanya, dengan VTP ini memungkinkan suatu switch bisa berbagi Vlan dengan switch yang lain, sehingga bisa meringankan kerja administrator dan pastinya lebih mengefesiensikan waktu.
E. Penutup
Baiklah temen temen, panjang lebar saya sudah menjelaskannya kepada kalian, semoga apa yang saya sampaikan ini bisa bermanfa'at untuk semuanya.
Dari saya di cukupkan sekian, Wassalamu'alaikum wr wb
